高减速比准双曲面齿轮

特点1：紧凑性

高减速比准双曲面齿轮仅需一对齿轮即可实现极高的减速比，从而大幅减少了内部
部件（如齿轮和轴承）的数量大幅减少。这种精简的设计不仅使齿轮单位轻量化、紧凑化，同时还有助于降低制造成本并提升可维护。

例如：组合减速比为 1/60 的使用示例

箱体研究	弧齿锥齿轮	准双曲面齿轮	高减速比准双曲面齿轮 （高传动比准双曲面齿轮）
	斜面 1/2 + 斜角 1/5 + 斜角 1/6 三级减速机	下颌骨 1/5 + 骨距 1/12 两级减速机	高减速比准双曲面齿轮1/60 单级减速机

特点二：耐用性

通过偏移小齿轮轴，小齿轮外径和接触比均增加，从而使牙根变大
横截面积并增强强度。
此外，更高的接触比增强了牙齿表面的耐久性，提高了抗凹陷和转矩能力;这反过来
有助于提升齿轮单位的耐久性。

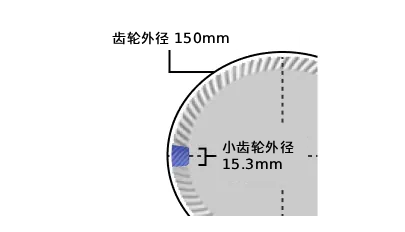

	弧齿锥齿轮	准双曲面齿轮
模数	2
齿轮齿比	５×75

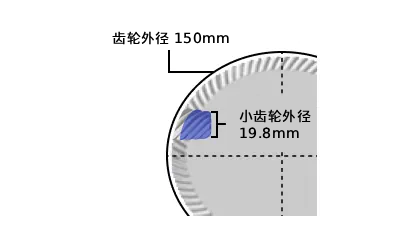

小齿轮外径	-	30％向上
小齿轮布局位置

特点3：静音运转

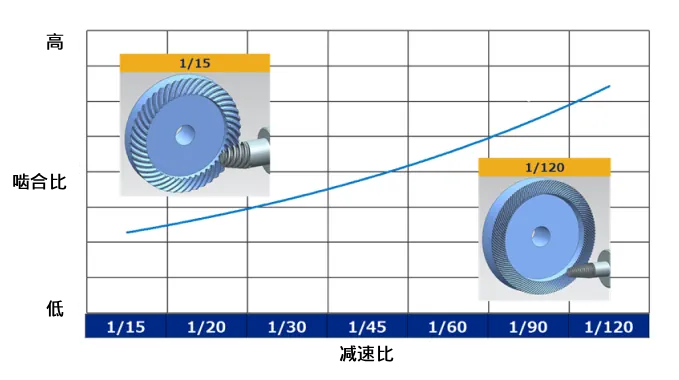

通过偏移小齿轮轴，可以获得更高的接触比，从而抑制齿轮旋转时的振动并减轻冲击载荷，
从而改善了安静运转。
这有效减少了斜面齿轮常见的“齿面撞击噪音”，整体上齿轮单位更安静。

偏移位置	A.C.（中心上方）	BC（中心下方）
螺旋方向	齿轮- 左 Pinion - 右侧	齿轮- 对 皮尼恩 - 左侧
小齿轮布局位置
