高刚性精密减速机
齿轮头式安装方式

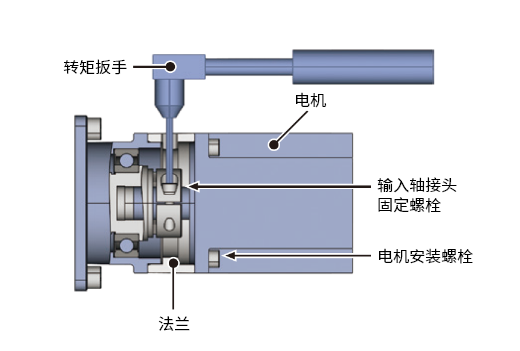

电机安装
- 转动輸入軸接頭，然后将輸入軸接頭夹紧螺栓头对准輸入軸接頭夹紧法兰顶部的扳手孔。
- 用防锈剂、油等擦拭伺服电机用的輸入軸接頭凸缘和电机输出轴。
- 将电机插入减速机本体。
*当设有套筒时，应将套筒的缝隙位置与輸入軸接頭的缝隙对齐，图1 所示。
另外，如果电机轴有键槽，则将套筒的狭缝位置与键槽对齐，图2 所示。 - 使用安装电机螺栓，按照下表所示的拧紧扭矩，将电机和减速机法兰固定好。
- 按照下表所示的拧紧扭矩拧紧輸入軸接頭夹紧螺栓。*请勿在未将适用于法兰式接头的轴插入輸入軸接頭之前拧紧夹紧螺栓。
- 将橡胶防护帽（附件）安装到输入轴接头固定用扳手孔上。
图1 无键槽
图2 带键槽
| 螺栓尺寸 | 紧固转矩（N·m） |
|---|---|
| M3 | 1.6 |
| M4 | 4.4 |
| M5 | 8.3 |
| M6 | 14.2 |
[【备注】]
螺栓强度系列（JIS B 1051）应为 12.9。
输入轴接头夹紧螺栓拧紧扭矩（【备注】值）
| 螺栓尺寸 | 紧固转矩（N·m） |
|---|---|
| M4 | 5.4 |
| M5 | 10.8 |

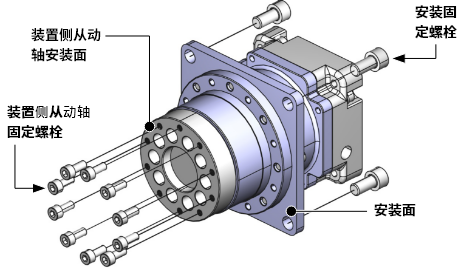

安装方式
- ● 用螺栓固定在无振动且扁平机器加工表面上。
- ● 按照下表所示的拧紧固转矩拧紧螺栓。
- ● 如果地基不良或安装面不够扁平，运转中可能会发生振动，从而缩短减速机的使用寿命。
- ● 确保安装面的平面度小于等于 0.1 mm。
| 螺栓尺寸 | 紧固转矩（N·m） | |
|---|---|---|
| 装置侧从动轴固定螺栓 | 安装固定螺栓 | |
| M4 | 5.4 | - |
| M5 | 10.8 | 8.3 |
| M6 | - | 14.2 |
| M8 | - | 29.4 |
[【备注】]
螺栓强度系列（JIS B 1051）应为12.9。
推荐螺栓：六角头盖螺丝（JIS B 1176）
DGH型安装方式
1.电机安装使用示例
同步带接线
齿轮接线
2. 如何使用安装缩减器（使用示例：在表上使用）
（使用示例 1）
输入端安装
输入端安装
（例2）
安装在输出端
安装在输出端

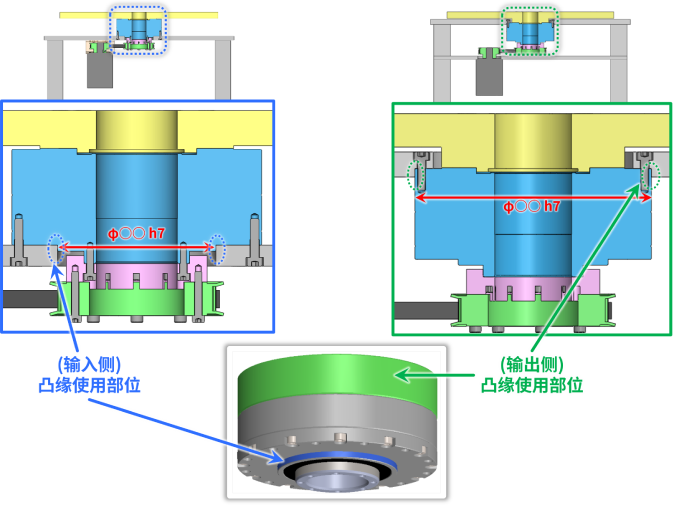

2. (1)固定减速机（定位）
（使用示例 1）
输入端安装
输入端安装
（例2）
安装在输出端
安装在输出端

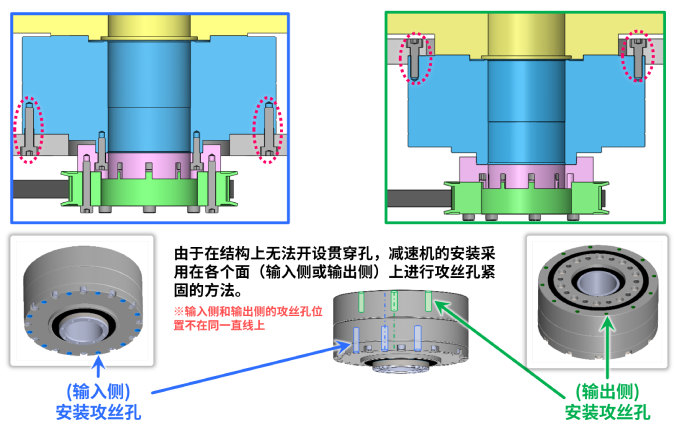

2. (2)修复减速机（安装）
（使用示例 1）
输入端安装
输入端安装
（例2）
安装在输出端
安装在输出端

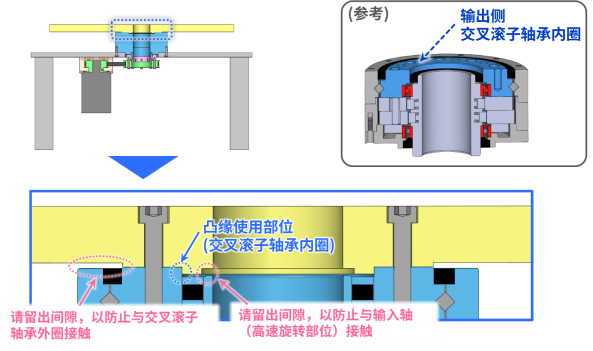

2. (2)固定输入/输出部分（定位输出部分）

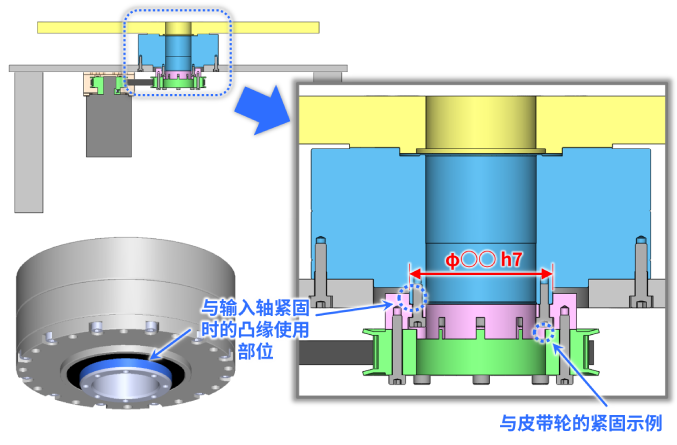

2. （2）固定输入/输出部件（定位输入部件）

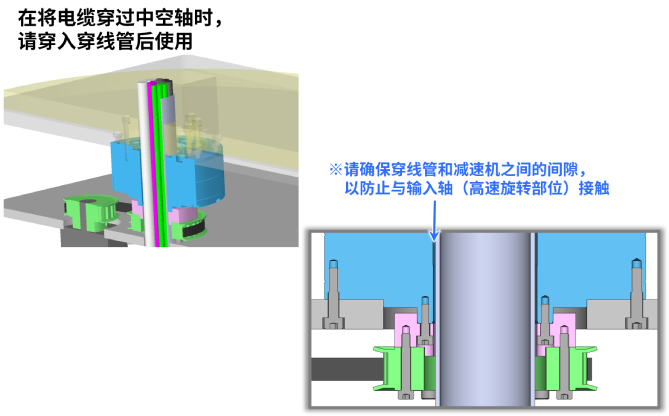

3. 使用空心结构时的注意事项
DGF型安装方式

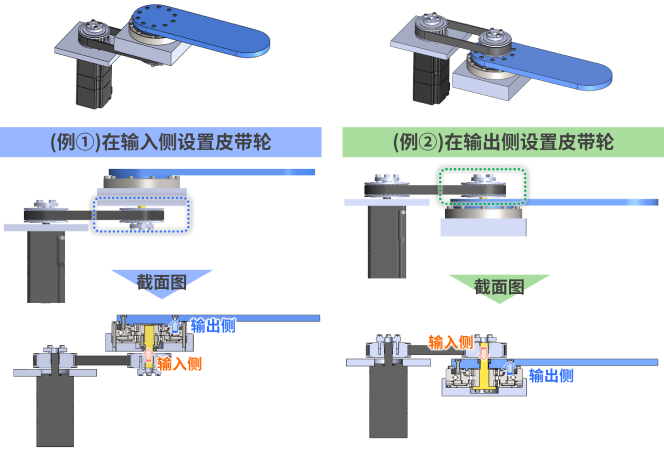

1. 如何安装减速机（使用示例）
2. 固定减速机（定位和固定）

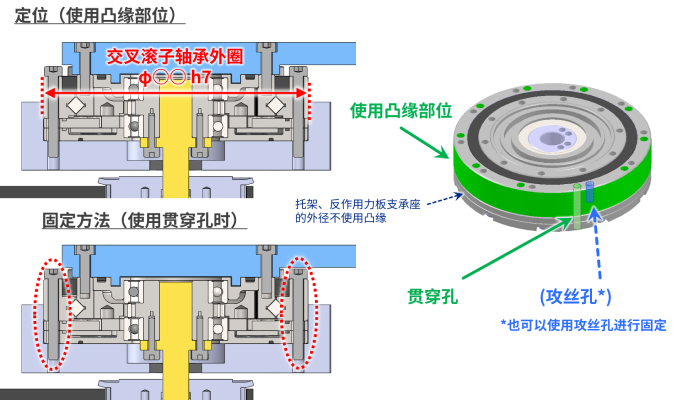

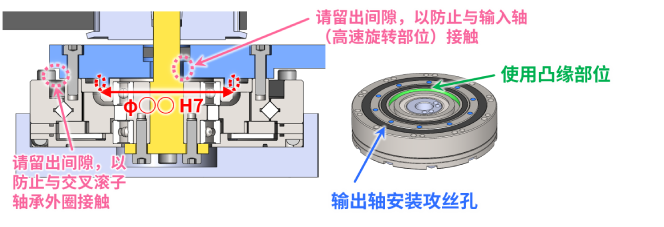

3. 如何定位/固定减速机

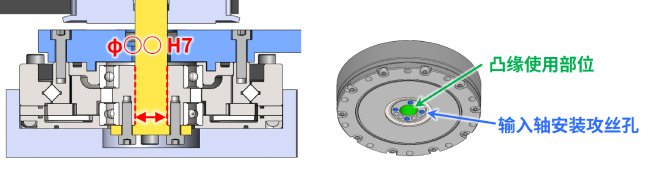

4. 固定输入部件（定位）
5.润滑脂填充和密封
《润滑脂馅》
用我们的专用润滑脂（单独购买）填充设备空间空间的70%到80%。
（润滑脂密度：0.9克/？）
·所需润滑脂的量因壳体系列而异。
·润滑脂从我们工厂发货时会封在减脂器里。
《密封》
扁平・轻量型（DGF）减速机没有密封结构。如有必要，请在设备侧安装密封件或其他装置，以防止油脂泄漏。
另外，请将产品随附的O形环（两种系列）安装在减速机安装位置。
