如何订购可选产品

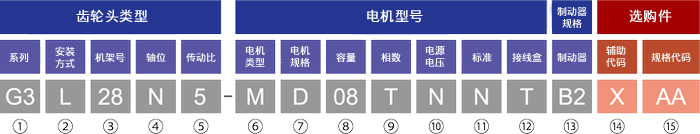

1. 下单时，在型号名称末尾添加“X”和规格符号。
2.箱体有多个选项，则按照“产品标牌显示顺序”指定的顺序显示在铭牌上。
例如，如果选择了 AC 开关 A[AA]、接线盒位置（上）[TZ]、孔位置（下）[H6] 和编码器（100p/r）[X0]，则铭牌上将显示“X0TZH6AA”。
关于电源电压
| 可选产品 分类 |
规格符号 | 内容 | 板 显示顺序 |
|---|---|---|---|
| 后置电机 选项 |
X6 | 电机后侧轴伸出。 | 1 |
| X0 | 带编码器（100P/R）。 | 2 | |
| X1 | 带编码器（1024P/R）。 | ||
| X7 | 带着风扇。 | 3 | |
| 改变位置 接线盒 |
CC | 配有用于T型端子盒的电缆接头。 | 4 |
| T3 | 从电机输入侧看，改变端子盒的位置（向右）。 | 5 | |
| T6 | 从电机输入侧看，改变端子盒的位置（降低）。 | ||
| T9 | 从电机输入侧看，改变端子盒的位置（向左）。 | ||
| TZ | 从电机输入侧看，改变端子盒的位置（上方）。 | ||
| H3 | 从电机输入侧看，改变端子盒的孔位置（右侧）。 | 6 | |
| H6 | 从电机输入侧观察时，改变端子盒的孔位置（下部）。 | ||
| HZ | 从电机输入侧观察时，改变端子盒的孔位置（上部）。 | ||
| 改变位置 手动释放杆 |
R1 | 改变手动释放杆的位置（右下角）。 | 7 |
| R3 | 改变手动释放杆的位置（向右）。 | ||
| R6 | 改变手动释放杆的位置（向下）。 | ||
| R7 | 改变手动释放杆的位置（左下角）。 | ||
| R9 | 改变手动释放杆的位置（向左）。 | ||
| RZ | 改变手动释放杆的位置（上方）。 | ||
| 制动器线路 内置整流器 |
AB | 带内置整流器和交流开关的端子盒 B 接线。 | 8 |
| AA | 带内置整流器和交流开关的端子盒 A 接线。 | ||
| DC | 内置整流器和直流开关线路端子盒。 | ||
| 输出轴选项 | 40 | 带螺纹输出轴。 （G3系列室内型标准带螺纹的输出轴。） |
9 |
| F2 | 改变空心轴的输出轴内径 从φ25到φ20。 |
||
| F3 | 改变空心轴的输出轴内径 从φ30到φ25。 |
||
| F4 | 改变空心轴的输出轴内径 从φ35到φ30。 |
||
| F5 | 改变空心轴的输出轴内径 从φ45到φ35。 |
||
| F6 | 改变空心轴的输出轴内径 从φ45到φ40。 |
||
| F7 | 改变空心轴的输出轴内径 从φ55到φ45。 |
||
| F8 | 改变空心轴的输出轴内径 从φ55到φ50。 |
